產品介紹

用途

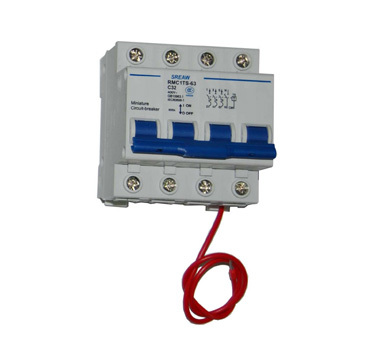

RMC1TS-63斷路器具有延時分勵脫扣功能， 適用于交流50Hz， 額定工作電壓為230V、 400V， 額定電流至63A的線路中， 對供電線路進行遠距離控制分?jǐn)嗷蜃詣?dòng)信號控制分?jǐn)啵?同時對線路起過載和短路保護的作用， 也可以作為線路的不頻繁操作轉換之用。

目前， 斷路器廣泛應用與IC卡預付費電能表配套使用來控制線路的通斷。



使用環境

污染等級為2。

海拔：≤2000m。

安裝類別為Ⅱ、Ⅲ。

環境溫度：-5℃~+40℃，并且24h內的平均溫度不超過+35℃。

空氣相對濕度：空氣清潔在最高溫度+40℃時，空氣的相對濕度不超過50%，在較低溫度下可允許較大的相對濕度，例如在+20℃時，相對濕度為90%。



動作特點

斷路器因被保護電路發生故障（ 過載或短路） ， 機構即自由脫扣， 斷路器斷開， 待查明原因， 排除故障， 經3～5min后， 再進行閉合操作。

斷路器與IC卡預付費電表配套使用。 斷路器與電表建立信號聯絡， 當收不到電表內部電路控制信號時， 斷路器自動切斷供電電路。

斷路器的信號輸入端口加上控制電壓， 然后將斷路器閉合， 接通線路。 當必須立即切斷線路時， 可以通過遠程控制系統斷開控制電壓， 此時信號電壓檢測電路對分勵線圈輸出電壓信號， 分勵線圈動作， 實現斷路器分?jǐn)唷?/p>



安裝方法

斷路器應垂直安裝， 上接線端接電源， 下接線端接負載。將斷路器裝上預先固定好的安裝軌， 然后接通線路， 檢查無誤后方可使用。 安裝軌尺寸應符合TH 35-7.5型鋼安裝軌要求。

斷路器集合安裝時（ 如裝在配電箱中） ， 電源側可用匯流排連接。
